Detalhes do produto:
|

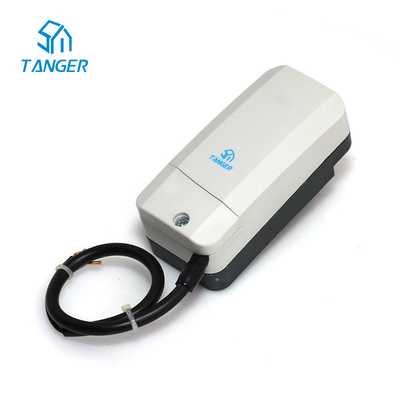

| Nome do produto: | Atuador da válvula de bola | Aplicação: | Controles da ATAC |
|---|---|---|---|
| Tensão: | 230VAC | Tipo da válvula: | Válvulas de bola |
| Realçar: | atuador da válvula de 2 maneiras,atuador da válvula em dois sentidos,Sistema de aquecimento 0-10VDC do atuador da válvula de 3 maneiras |
||
Características
| Número de modelo do atuador | ZBC230F02 |
| Tipo do sinal | Tipo do ajuste 0-10VDC |
| Fonte de alimentação | C.A. 230V |
| Consumo de potência | 2W para correr, 0.5W para manter |
| Frequência | 50/60Hz |
| Torque2 | 2 nanômetro |
| Nível da proteção | IP42 |
| Especificação do cabo | ² de 5x0.3mm, PVC preto, 0.45M |
Instrução de instalação
Manutenção
As válvulas de bola e os atuadores giratórios são livre de manutenção.
Antes que todo o trabalho do serviço no dispositivo de controlo final esteja realizado, é essencial isolar o atuador giratório da fonte de alimentação (desconectando o cabo elétrico caso necessário). Todas as bombas na parte do sistema tranquilo referido devem igualmente ser desligadas e as válvulas de corrediça apropriadas fecharam-se (para permitir que todos os componentes refrigerem para baixo primeiramente para reduzir caso necessário e sempre a pressão de sistema ao nível ambiental).
O sistema não deve ser retornado para prestar serviços de manutenção até a válvula de bola e o atuador giratório foi remontado corretamente de acordo com as instruções e o encanamento foi reenchido por pessoais profissionalmente treinados.
Tipo de válvulas a ser usadas
| Tipo da válvula | Linha |
Coeficiente de descarga Kvs
|
MPa da pressão padrão do valor | MPa cortado da diferença da pressão | Meio de funcionamento | Meio |
| 2-maneira | 3/4" | 6,0 | 1,0 | 0,4 | Água fria/quente, solução do glicol de etileno de 50% | -20°C a 95°C |
| 3-maneira | 3/4" | 6,0 | 1,0 | 0,4 | Água fria/quente, solução do glicol de etileno de 50% | -20°C a 95°C |
