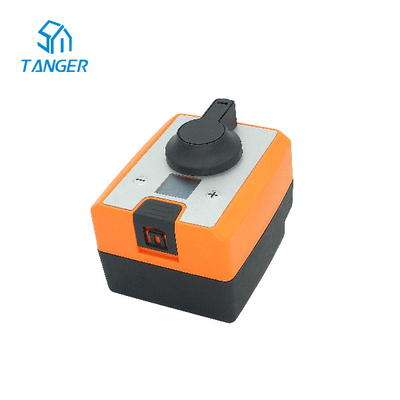

Detalhes do produto:
|
| Nome do Produto: | Atuador de válvula de esfera | Inscrição: | controles HVAC |
|---|---|---|---|
| garantia: | 2 anos | Médio: | Água um glicol 50% |
| Tipo de motor: | motor sem escova | Tipo de conector: | DN20, DN25, DN32, DN40, DN50 |
| movimento mecânico: | Rotativo | Configuração: | Duas vias, três vias |
| Tamanho da instalação: | M33x1,5 | Rotação: | 90 graus |
| Realçar: | fabricantes de atuadores de válvulas de esfera 10Nm IP54,atuadores de válvulas de esfera diy 10Nm IP54,atuadores de válvulas de esferas elétricas 10Nm IP54 |
||
Os atuadores de válvulas motorizadas são amplamente utilizados em sistemas HVAC, sistemas de aquecimento, sistemas de tratamento de água e alguns equipamentos industriais.

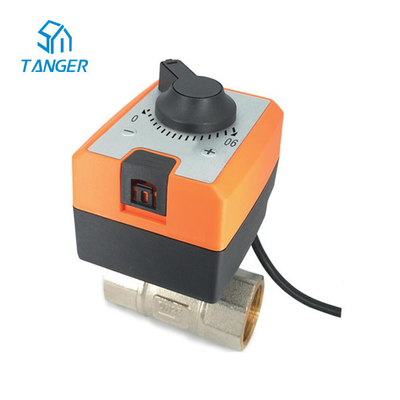

Regule o fluxo de água quente ou gelada com válvulas de esfera acionadas eletricamente.
Características
| Número do modelo | ZBA230AP01 |
| Fonte de energia | 230 V CA, 24 V CA/CC |
| Consumo de energia | 5W para correr, 1W para manter |
| Frequência | 50/60 Hz |
| Derrame | 90°C/90s |
| Torque | 10Nm |
| Tamanho da instalação | M33X1.5 |
| Nível de proteção | IP54 |
Tipo de válvulas a serem usadas
| Tipo de instalação | Número do modelo | Fio | Coeficiente de fluxo Kvs | Pressão corporal MPa | Desligue a pressão diferencial MPa | temperatura média |
| Porca | VB30F20A | 3/4" | 7.3 | 2.5 | 0,5 | 5-100°C |
| Porca | VB30F25A | 1" | 8.7 | 2.5 | 0,5 | 5-100°C |
| Porca | VB30F32A | 1 1/4" | 11.4 | 2.5 | 0,5 | 5-100°C |
| Porca | VB30F40A | 1 1/2" | 14.2 | 2.5 | 0,5 | 5-100°C |
| Porca | VB30F50A | 2" | 18.2 | 2.5 | 0,5 | 5-100°C |
Guia de instalação
Antes de realizar trabalhos de manutenção, o atuador deve ser desconectado da fonte de alimentação (desconecte o cabo de alimentação).Ao mesmo tempo, a bomba de água e o dispositivo de isolamento na parte específica da tubulação relevante também devem ser fechados (se necessário), devem ser resfriados primeiro para reduzir a pressão do sistema).Quando as linhas forem recarregadas, o sistema só voltará a funcionar se as válvulas e atuadores estiverem devidamente instalados e conectados.
